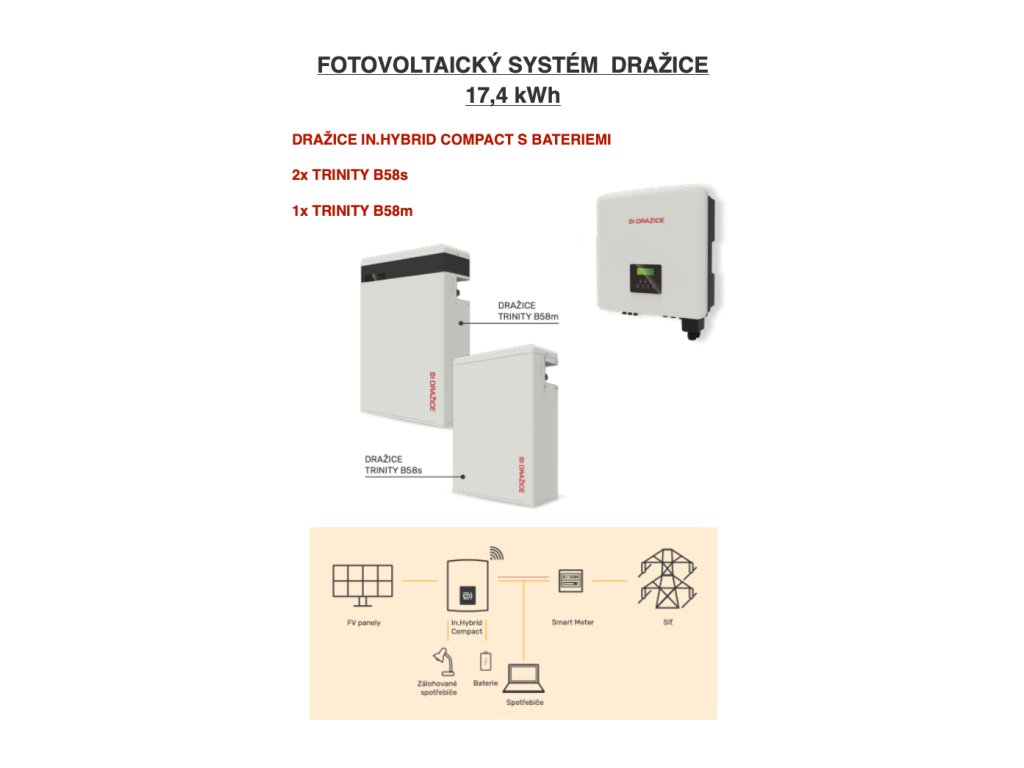

FVE systém Dražice

Systém navžený pro kompletní pokrytí potřeb domácnosti.

SESTAVA OBSAHUJE:

BATERIE  DZD-BAT- H 17,3

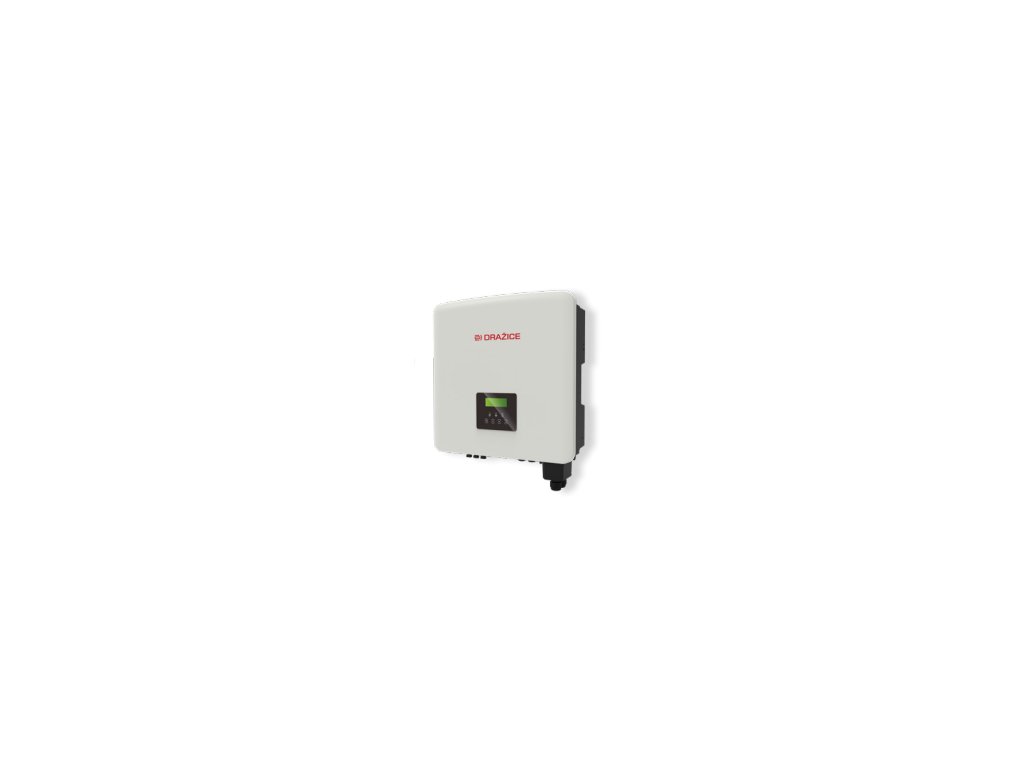

FOTOVOLTAICKÝ STŘÍDAČ DRAŽICE IN.HYBRID COMPACT

Moderní třífázový asymetrický hybridní střídač ƒ

Výkonová řada: 10.0 kW

FUNKCE A VÝHODY: ƒ

Vysoká účinnost

• 150 % předimenzování DC vstupu, 110 % přetížení výstupu

• Ve špičce maximum až 150 % přetížení výstupu

• Vyšší účinnost při nabíjení a vybíjení baterie, až 97,45 %

• Integrovaná funkce sledování zastínění ƒ

Úsporný

• Maximální DC vstupní proud 16 A

• Podpora využití vysokovýkonných fotovoltaických panelů • Uložení aktuální nadvýroby do baterií při plném zatížení

• Nízké startovací napětí prodlužuje provozní dobu střídače

• Nižší ztráty energie při přenosu z baterie do střídače ƒ

Smart

• Spínací čas < 10 ms

• Rychlá konfigurace pomocí USB disku

• Kompatibilní s lithiovými bateriemi podporovaných dotacemi

• Inteligentní řízení zátěže – např. tepelné čerpadlo (volitelné)

• Široké možnosti pro monitoring (Wifi/LAN/4G)

• Paralelní provoz na síti i v EPS módu, až do 15 kW

• 5 provozních režimů, 4 nabíjecí intervaly k dispozici

• Připraven pro režim provozu virtuální elektrárny, podpůrné služby

• třífázový asymetrický výstup až 50 % jmenovitého výkonu na jednu fázi ƒ

Bezpečnost

• Krytí: IP 65

• Integrovaná přepěťová ochrana

DC VSTUP

Max. doporučený DC výkon [Wp] - 15000

Max. DC vstupní napětí [V] - 1000

Startovací výstupní napětí [V] - 200

Jmenovité vstupní napětí [V] - 640

Rozsah MPPT [V] - 180-950

Počet MPPT/Počet stringů na 1 MPPT - 2(2/1)

Max. vstupní proud (vstup A/vstup B) [A] - 26/16

Max. zkratový proud (vstup A/vstup B) [A] - 30/20

AC VSTUP A VÝSTUP

Nominální výstupní výkon [W] - 10000

Max. výstupní zdánlivý výkon [VA] - 11000

Max. výstupní proud [A] - 16,1

Max. vstupní zdánlivý výkon [VA] - 20000

Max. vstupní proud [A] - 32

Nominální střídavé napětí [V] - 415/240*400/230*380/220

Nominální frekvence sítě [Hz] - 50/60

Faktor účiníku 0,8 náběžná - 0,8 sestupná

Harmonické zkreslení (THD) [%] - <3

BATERIE

Typ baterie - lithiové baterie

Rozsah napětí baterie [V] - 180-650

Max. trvalý vybíjecí/nabíjecí proud [A] - 30

Komunikační rozhraní - CAN/RS485

Ochrana proti přepólování - Ano

EPS (OFF-GRID/BACK-UP) VÝSTUP – S BATERIÍ

Jmenovitý výkon EPS (off-grid) [VA] - 10000

Jmenovité napětí [V]/frekvence [Hz] - 400/230*50/60

Jmenovitý proud EPS [A] - 14,5

EPS špičkový výkon [VA] - 15000, 60s

Harmonické zkreslení (THD) [%] <3

Čas přepnutí [ms] - <10

ÚČINNOST

Účinnost MPPT [%] - 99,90

EURO účinnost [%] - 97,70

Max. účinnost [%] - 98,20

Max. účinnost nabíjení baterie při plné zátěži - 98,50

Max. účinnost vybíjení baterie při plné zátěži - 97,50

VŠEOBECNÉ PARAMETRY

Rozměry (š × v × h) [mm] - 503x503x199

Netto hmotnost [kg] - 30

Brutto hmotnost [kg] - 34

Chlazení - pasivní

Hlučnost [dB] - <35

Skladovací teplota [°C] -40 - +70

Rozsah provozních teplot [°C] - -35  -  +60 (omezení výkonu nad 45)

Krytí - IP 65

Provozní a skladovací relativní vlhkost [%]- 0-100 (bez kondenzace)

Nadmořská výška [m] - <3000

Komunikační rozhraní - Měřící modul/CT/USB/RS485/Wi-Fi  (volitelně Wifi Energy Monitor/LAN Energy Monitor)/DRM/HP EMS box

Topologie měniče - neizolovaný

Kategorie přepětí - III (síť) a II (baterie)

Stupeň znečištění - III

LCD displej - ano

Standardní záruka (počet let) -  5 (10 volitelné)

Instalace - montáž na zeď

VLASTNÍ SPOTŘEBA

Standby vlastní spotřeba (v noci) [W] - <5

BATERIE  DZD-BAT- H 17,3

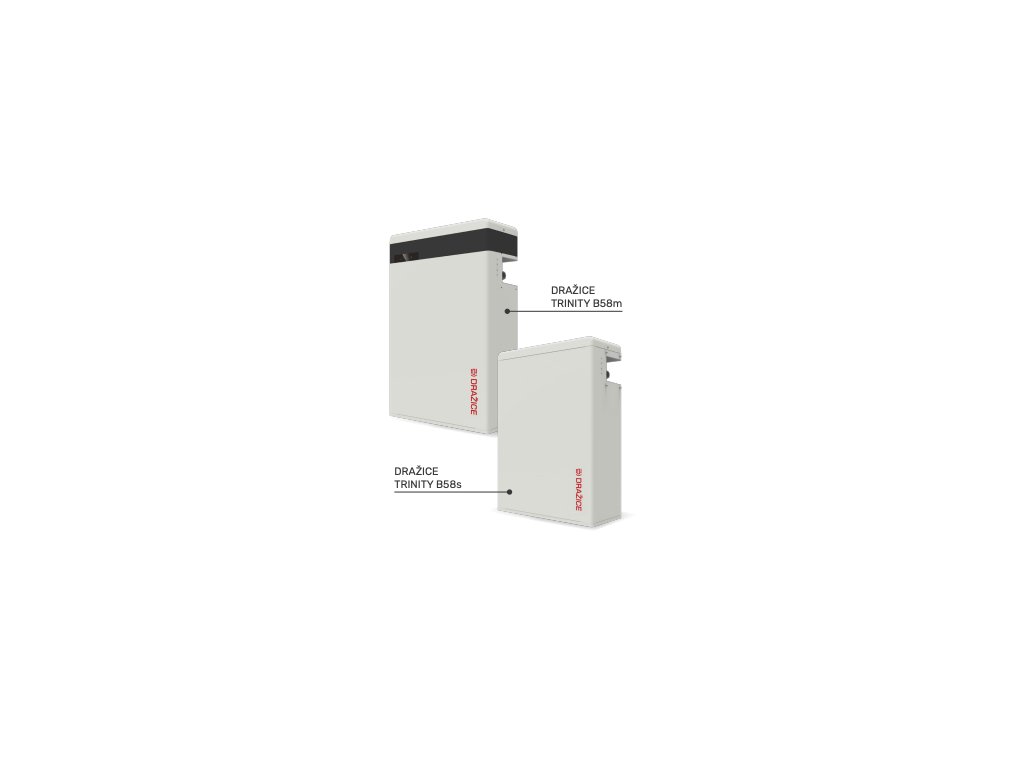

Bateriový systém TRINITY B58M a B58S

Systematický design, minimalistické rozměry a jednoduché propojení s hybridním střídačem ƒ

Nejbezpečnější LiFePo4 baterie, stabilní a sestavena z vysoce výkonných součástí ƒ

Krytí: IP 65 ƒ

Vzdálená diagnostika chybových stavů, možnost upgrade a údržby ƒ

Integrovaná kontrola stavu nabití baterie a atomatické dobíjení pro zabránění stavu podbití baterie ƒ

Modulární design, jednoduchá instalace, možnost instalace na stěnu i na podlahu ƒ

Více komunikačních rozhraní, RS485, CAN

Žádné těžké toxické kovy a další materiály ƒ

Možnost uložení až 23 kWh energie v rámci jednoho systému ƒ

V případě potřeby vyšší kapacity pro uložení energie je možné využít paralelního spojení systémů celkem až s 8 moduly ƒ

Propojovací kabely součástí balení ƒ

Záruka 10 let

Jmenovité napětí [V] 115,2

Rozsah provozního napětí [V] 100–131

Celková kapacita [kWh] - 18kWh

Využitelná kapacita [kWh] - 17,4 kWh

Jmenovitá kapacita [Ah] 50

Standardní výkon [kW] 2,8

Max. výkon [kW] 4

Doporučený nabíjecí/vybíjecí proud [A] 25

Max. nabíjecí/vybíjecí proud [A] 35

Účinnost baterie [%] 95

Životnost baterie v počtu cyklů při 90% hloubce vybití (25 °C) > 6000 cyklů

Záruka (počet let) 10

Rozsah teplot nabíjení/vybíjení [°C] 0 ~ +50

Optimální provozní teplota [°C] 15–35

Teplota skladování [°C] −20 ~ +50 (3 měsíce), 0 ~ +40 (1 rok)

Vlhkost [%] 0–100

Nadmořská výška [m] < 2000

Krytí IP 65

Komunikace baterie – střídač CAN2.0

Komunikace baterie – baterie RS485

Reset Tlačítko

Vypínač systému (zapnuto/vypnuto) Tlačítko + vypínač

Bezpečnostní certifikace CE, FCC, RCM, TUV (IEC 62619)

Klasifikace nebezpečných látek Třída 9

Rozměry (š × v × h) [mm] 474 × 708 × 193

Hmotnost [kg] 72,2 a 68,5
